基于ANSYS Workbench的壓力表連桿的優化設計
采用ANSYS Workbench軟件的DM模塊建立壓力表傳動機構連桿的三維模型，并分析計算了連桿的 尺寸參數對連桿整體性能的影響，得到了較優的設計參數組合，為連桿的優化設計提供了理論依據。
0.引言
壓力儀表是測量和控制工業生產過程中液體、氣 體壓力的主要儀表，由于其結構簡單、性能可靠、價格 低廉、測量精度高等特點而得到廣泛應用，因此作為影 響壓力儀表精度的傳動機構的優化設計顯得尤為重 要。目前大部分生產廠家主要憑借經驗公式對傳動機 構的關鍵部件之一連桿進行設計，無法確定連桿的各 個尺寸是如何影響其整體性能的，具有一定的盲目性。 本文利用ANSYS Workbench軟件建立物理模型，并 通過其中的Design Explorer，采用目標優化設計的方 法來實現連桿尺寸的優化設計，進而提高連桿的性能。
1.建立連桿的有限元模型并進行靜應力分析
1.1 建立連桿的三維模型
圖1為壓力儀表的內部結構。傳動機構中連桿的 主要優化參數為連桿中間部分的寬度與連桿的厚度。 其中寬度初步定為2. 5 mm，厚度初步定為1 mm。
1.2有限元模型的建立
設置連桿的材料為不銹鋼，其彈性模量為1.93X 10u Pa，泊松比為0.31。對其采用自動劃分網格的方 法，得到的有限元模型如圖2所示。
1.3靜應力分析

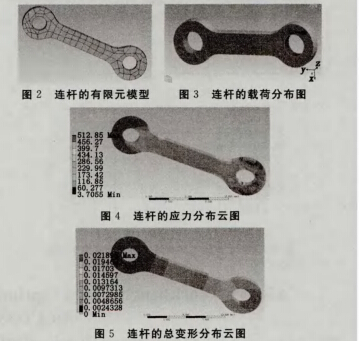

由于連桿在其正常的工作過程中主要承受橫向的 拉力，而且兩個連接孔對稱分布，因此對其中一孔固 定，對另一孔施加一個沿Y方向600 N的拉力（見圖 3)進行靜態應力分析，并對應力和總變形進行求解。 最大應力求解結果見圖4，為512. 85 MPa,最大總變 形見圖 5，為 0.021 895 mm。
2.基于ANSYS Workbench的連桿尺寸參數優化
2.1 設計尺寸參數
連桿的主要參數如圖6所示，其中，P,為連桿中 間部分的寬度，P2為連桿的厚度為連桿的最大應 力，為連桿的最大應變，愾為連桿的最大總變形。 P]和巧為輸入?yún)?shù)，Pi設置為1. 5 mm~3 mm的連 續變量，設置為0. 5 mm?1. 5 mm的連續變量; P3,P,,P,為輸出參數。P:與尸2的組合分布如圖7 所示，共有9種組合方案。進行靜應力分析后更新所 有設計點（設計組合方案），得到如圖8所示的結果。 圖9為連桿的最大總變形與設計方案之間的關系。
2.2 目標驅動優化設計
對連桿進行目標驅動優化，得到如圖10所示的響應曲面。該響應曲面是通過有限的設計點擬合成的， 設置模型為3D顯示，其中X軸代表P,，Y軸代表P2， Z軸代表，從而直觀地得到了連桿的厚度與寬度對 其總變形的影響。在其三維曲面上選取連桿總變形較 低的點作為響應點*然后將得到的響應點作為優化后 的設計點，A 為 2. 485 5 mm，P2 為 1.476 2 mm。連 桿的初始設計參數與優化后設計參數如圖11所示，優 化后連桿的最大應力見圖12.最大總變形見圖13。
3.結果分析
從圖12與圖13可知，采用新的設計參數后，連桿 的最大應力為394.47 MPa,最大總變形為0.014 659 mm，連桿的應力分布以及整體變形分布較優化前得 到了極大的改進。
4. 結束語
利用ANSYS Workbench軟件對壓力表連桿進行 優化設計，建立合適的模型，選取關鍵的參數施加合理 的載荷及約束，得到了尺寸參數對連桿性能的綜合影 響，并得到了目標點，為隨后的設計提供了理論依據。
