壓力表的正確選擇
筆者長期從事壓力表的計量檢定工作，發現—個普遍的問題是使用單位在壓力表校驗或損壞后隨意更 換，此舉容易造成壓力監測失準，一 是給設備和人員埋下安全隱患，二是 誤導工藝參數控制，直接影響產品質 量。而這又是因相關人員不懂"什么 地方安什么表〃的道理造成的。
"什么地方〃這里指擬監測處 的具體情況，一般用以下五個方面描 述：
1.壓力變化范圍（最小到最 大）；2.壓力控制（安全或工藝要 求）的準確度；3.觀測距離（人與 壓力表）；4.載壓介質種類（氣 體、液體、氧、氫、氮、氯等）； 5.和其他觀測點的協調性要求。
"什么表〃指壓力表個性特 征，主要包含以下四個內容：
1.測量上限；2.精度等級； 3.表盤（直徑）大?。?.適用介 質。
"什么地方安什么表〃指"地 方〃和"表〃的配置要合理。要做到 "合理〃則需要把握以下幾點：
—是正確選擇壓力表的測量上 限。壓力表的測量上限系列如下：
1X10n,1.6X10n,2.5X10n,4X10n, 6X10n式中：n是正整數，負整數或 零。
按公式計算：擬選壓力表的測 量上限Pmax=32X "此地”承載壓 力最大值。
若計算所得的Pmax不是壓力表 測量上限系列內數值，則按"就近靠 大〃的原則圓整為系列內的數值。
例如，A地設計承載最大壓力為 40MPa,問應選哪種測量上限的壓 力表？
計算：3/2X40=60(MPa)
答：應選測量上限為60MPa的壓力表。
再如，B地設計承載最大壓力為 1.6MPa,問應選測量上限為多大的 壓力表？
計算：3/2X1.6=2.4(MPa)
因"系列”內無測量上限2.4 MPa的壓力表，按"就近靠大〃原 則，系列中最接近2.4又大于2.4的 為2.5X10n,故此地應選測量上限為 2.5MPa的壓力表。
規定壓力表的測量上限只能比 監測處承載壓力大，不能小，是為 了防止壓力表超載，保證其安全可 靠地工作。規定擬選壓力表的測量 上限只能比監測處承載壓力值大 1/3,是因為壓力表測量上限如選 擇過大，工作時指針角位移則較 小，壓力變化不易觀察。
二是正確選擇壓力表的精度等級。

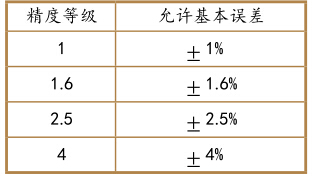

壓力表的精度等級對應允差關 系如下表：
按公式計算：擬選壓力表的允 許基本誤差n
若計算所得n不是上表所述四個 基本誤差之一，則按"就近靠小〃 的原則整成四個基本誤差之一的 數值，并據此確定對應的精確度等級。
再舉上例：B地工藝要求將壓力 誤差控制在士 0.5MPa以內，問應選 幾級精度的壓力表？
計算：0.5 —2.4 =0.0208=2.08%,
按"就近靠小〃原則，最接近2.08% 且小于2.08%的數值是1.6%,故應選 1.6級的壓力表。
規定壓力表的誤差（精度等 級）只能比擬監測處允許誤差小，不 能大，是為了保證工藝和安全的需 要。選擇合適的壓力表表盤。表盤越 大，則數字越大，刻度越易分辨。選 擇表盤大小，以站在工作位置能清晰 地看到壓力表的指針讀數為宜。
三是根據所測壓力的介質種 類，選擇壓力表。壓力表按其所測介 質不同，在分度盤上作有不同顏色的 色標，并注明特殊介質的名稱，氧氣 表還標有紅色"禁油〃二字。不同的 載壓介質有不同的理化特性，如揮發 性、刺激性、易燃性等。專用壓力表 的彈簧管是為了適應這一特性，保證 使用安全而特制的，因此，要根據 "此地”的介質來選擇壓力表。測 量其它粘稠或酸、堿等腐蝕性介質 時，應選不銹鋼壓力表；介質為氣 體時，應選帶防爆孔的壓力表，以 防氣體逸出引起壓力表炸裂傷人。 另外，如抗震壓力表、夾套壓力表 等，都分別適用特定的環境要求。
