膜片式差壓壓力表使用中應注意的問題

發布時間:2018-05-05 15:50:17 瀏覽:

本文介紹了膜片式差壓表的基本原理及技術性能,特別是對現場應用 中應注意的問題及步驟,進行了詳細的介紹,標識明確.可供現場技術人員 參考應用.

1.概述

膜片式差壓壓力表(以下簡稱差壓表)是直接測童顯示兩個壓 力值的差值、是用于檢測兩個檢測點之間壓差的機械儀表,示值方 便的直接從儀表度盤上讀出*儀表兩個密封的測量腔由測量敏感元 件分開當兩個壓力相同時,敏感元件不會產生變形,指針也不顯 示,當一個壓力大于或小于另一個壓力時,指針才顯示差壓值,當 靜壓很高時差壓值也可以直接測童利用膜片敏感元件可以達到很 高的過壓保護,工程測*中要考慮最大允許靜壓和正極及負極單面 的過壓保護。

當差壓表參考壓力端通大氣時,其工作過程和功能與壓力表完 全相同.故除型式、基本參數中部分項目外,全部參照中華人民共 和國國家標準《一般壓力表》進行制造和檢驗。

為便于替代進口同類產品,規定測貴端接頭可以采用ANSI B2.1《美國標準管螺紋》,其它規格采用過渡接頭變換。度盤設計 允許按用戶要求采用其它國家標準,用于間接測量流量時,可輔助 標度流1計纛單位,刻度線非線性分劃。

差壓表可用于測貴過濾器(觀察過濾系統的清潔度)、閥門、 管道網的壓力損失。配合節流裝置測童流體的流量,間接測量密閉 容器的液位(密封系統)?

2.主要技術性能

測量范圍:MOkPa至0>600kPa 最髙工作壓力(靜壓:600McPa 精確度等級:2.5%

接口形式:1/4~NPT內螺紋;G1/2外螺紋;M20X1.5-6g外

螺紋

公稱直徑:150mm 外殼防護等級:IP55 使用環境溫度:-10~70t

保護能力:內部設置過載保護裝置,可承受不大于工作壓力的 單向壓力*

抗腐蝕性:結構材料AISI300系列不銹鋼,測量元件為恒彈性 合金3J1

3.結構原理

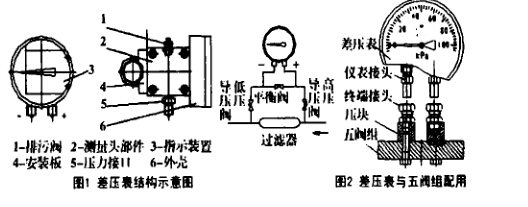

差壓表的結構及安裝尺寸如圖一所示,被測壓分別由高+) 低-)壓力接口引入測量頭部件,經測量頭部件把被測壓力轉換成 機械位移,位移量與差壓成比例再經過外殼內的機械放大機構驅 動指示裝置,?在儀表表盤顯示示值。

4.安裝和使用應注意的問題

圖1所示安裝板適用于管道安裝,水平管道、垂直管道均可使 用。使用U型卡環把安裝板固定在管道上,用4只M5六角蠔釘把 差壓表固定在安裝板上,差壓表的度盤應與水平面垂直.排污閥、 壓力接口位置可以互換.按實際需要決定.

為防止差壓表的損害,差壓表應與三閥組或五閥組配合使用投入運行并嚴格按照操作步驟安裝和使用儀表,以保證儀表的正常 工作。

(1)差壓表與三閥組配合使用

安裝時高壓導壓閥、低壓導壓閥應為關閉狀態,平衡閥處于 打幵狀態。

投入運行步驟如下:

a檢查三閥組狀態:髙壓閥、低壓閥關閉,平衡閥打開。

b緩緩打開低壓閥使被測介質徐徐流入差壓表高.兩測量 端,逐步加大開度至全部打開。使差壓表內部兩端壓力平衡達到低 壓側壓力值.

c關閉平衡閥,切斷差壓表高壓側與低壓側的旁通回路.

d徐徐打開髙壓閥,差壓表指示被測值。

退出運行與投入運行的步驟相反,拆下差壓表前三閥組的狀態 應是:平衡閥打開,高壓閥、低壓閥關閉。

(2)差壓表與五閥組配合使用(見圖2)。

差壓表與五閥組連接形式如圖,安裝方法如下:

a儀表接頭1/1NPT端旋入差壓表。按系統操作要求密封鏢紋 結合面.

b終端接頭M18X1.5蠊紋端配密封圈,裝入壓塊及時緊固?

C.用五閥組配套蠊栓7/16~20 UNF連接壓塊、五閥組,暫不緊固

d.儀表接頭插入終端接頭卡套,緊固螺栓1鎖緊卡套完成安裝。

e)檢查儀表與五閥組完全相連后,按a)差壓表應與三閥組配 合使用中步驟高壓導壓閥、低壓導壓閥應為關閉狀態,平衡閥處于 打開狀態操作,另排污兩旁路應關閉,按(1)的幻一(1)順序調 試,直到儀表運行工作正常.

5.特別注意

在差壓表的使用過程中,現場發生故陣會使儀表承受的差壓大 大超過其測量范圍,如過濾器堵塞或管線破裂,差壓表載荷的差壓 為測量范圍的數十倍。此時,儀表內部的保護機構會起到保護作 用,過載壓力將使測壓膜片產生瞬間超長位移,并使0型密封膠圈 與儀表腔體形成密封以阻止過載壓力對膜片的損害,使儀表不至 損壞,但其測量元件會因超載發生微變化,排除現場故障后,儀表 必須經過校驗后再投入使用
