汽車助力轉向泵試驗臺壓力表的選用及維護
流量、壓力是轉向泵使用或試驗 中兩個重要的參數，壓力表在試驗臺中是重要的計量器具，因此選用合理的壓力表十分必要。
一、壓力表的選用
1.壓力表選型
鑒于彈簧管式壓力表體積小、結 構簡單、價格低廉、維修方便、測量范 圍寬等特點，并且一直作為主要的測 壓儀表，故選彈簧管式壓力表。
2.量程的確定
以我廠重要產品V10F轉向泵開 啟壓力為14MP,為例，根據所測壓力 不超過壓力表最大量程的2/3的原 則，得14#(2/3) =21(MPa)，應選取測 量范圍為(0~25)MPa的壓力表。
3.準確度選擇
我廠轉向泵壓力公差為20.7MPa, 以V10F-5H轉向泵為例，其開啟壓力 為14#MPa。對于量程(0~25)MPa壓 力表，最大量程為25MPa，假設取1.5 級壓力表，其允許基本誤差是：
A=±(上限-下限)x1.5% =±(25-0)x1.5%=±0.375(MPa)
允許基本誤差為0.375MPa，比 1/2倍的轉向泵壓力公差+0.7MPa只 多出0.025MPa，并且在活塞壓力計上 檢定壓力表15MPa這一點時，其基本 誤差一般在(-0.2~0.2)MPa之間，可以 看作允許基本誤差A符合（1/2~1/3) 倍公差范圍要求。
因此對于滑閥壓力試驗臺和普通 轉向泵出廠試驗臺可以選取1.5級壓力 表，但作為高一級的型式試驗臺(進行型式試驗并對滑閥及普通試驗臺所試 產品進行抽檢)，則應選取1級壓力表。
4.表殼直徑選擇
從人機學角度看，表盤適當大， 其刻度清晰，操作者辨認的速度快， 長期工作不易產生過度用眼疲勞，根 據經驗選！150mm表徑為宜。
5.耐震性能
由于轉向泵在出廠試驗中，要在 0.8pm下沖擊10次以上，因此應選用 耐震壓力表。
通過上述分析計算，普通汽車助 力轉向泵出廠試驗臺壓力表的選用 表殼直徑！150mm、量程(0 ~25)MPa、 1.5級、耐震壓力表；型式試驗臺壓力 表選用表殼直徑！150mm、量程（0? 25)MPa、1級、耐震壓力表。
二、壓力表的修理 因為在生產、試驗中，壓力表長 時間使用，并頻繁受一定的沖擊載 荷，因此很容易失效，主要失效模式 為彈簧管漏油。其修理比較簡單。但 耐震壓力表拆卸不方便，如果沒有專 用工裝拆卸，很難保證維修質量，表 殼變形使密封不好，導致表盤漏油。

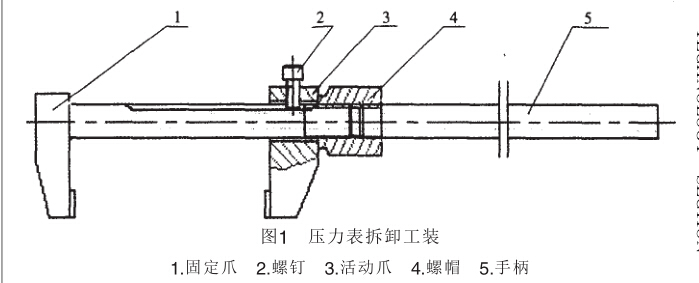

為此我們做了一個簡單的壓力表拆 卸工裝，見圖1。
選一根長700mm、外徑20mm、皮 厚3mm的無縫鋼管（也可以用！15x 2.75x700水、煤氣輸送鋼管代替)。將 其截為兩段，一段長250mm、另一段 長450mm。短的一段上面銑槽口，左 端與件1固定爪焊接，右端車有螺紋， 丄 4 5
將件3活動爪從短鋼管右端裝入，將 螺釘2擰入槽口內，防止活動爪轉動， 再將件4螺帽擰上，起把緊壓力表的 作用；長的一段左端車螺紋與件4螺 帽連接，起扳手作用。
首先將壓力表表蒙朝上放入盤 狀工裝內(該工裝未畫)，壓力表的連 接油口伸出該工裝，將壓力表別住, 工裝夾在臺鉗上，用圖1工裝，將件1 固定爪放入壓力表盤凹處，推動件3 活動爪，并放入表盤凹處，旋動件4螺 帽，將壓力表夾緊，然后水平緩慢推 動件5，就會將表盤卸下來。
這種工裝既簡單又實用，為企業 節約了不少資金，很好地滿足了生產 的需要，保證了出廠的轉向泵100% 合格?
