基于連通域標記的壓力表讀數自動識別系統
針對壓力表這種模擬儀表沒有提供接口供外部讀取數據的情況，設計一種通過機器視覺技術來自動識別壓力表讀數的系統。運用標 記連通域的方法標記指針及刻度線，Hough變換求取指針直線，求出表盤的圓心及半徑，再在指針?biāo)缚潭葏^(qū)間運用角度法求得指針讀數。經 實驗證明，該系統讀取數據較人工估讀數據更加準確，能夠避免人為因素干擾，并能提高壓力表檢定效率。
0.引言
壓力表是以彈性元件為敏感元件，用于測量對 儀表零件不起腐蝕作用的液體、氣體和蒸汽表壓力 的儀表，一般可分為普通壓力表和精密壓力表。壓 力表結構簡單、堅固耐用，使用方便，易于維護修理， 在基層單位應用普遍。基層單位使用的壓力表，絕 大部分是普通壓力表，一塊普通壓力表，一年可能要 送到計量站溯源兩次，計量站壓力表一年的檢定任 務量到達上千臺次。而大部分壓力表屬于機械儀 表，表本身并沒有提供可供外部讀取數據的接口，每 次檢定壓力表，都需要人為的讀取數據，再與標準表 讀數計算得出誤差，效率低下，受人為因素影響較 大，隨著檢定業務量的增大，檢定人員也會產生視覺 疲勞，影響數據的估讀，可靠性及準確性都會隨著降 低。近年來，計算機視覺技術快速發展，為壓力表等 模擬指針儀表實現自動讀數提供了強有力的技術支 持，將人眼讀數轉化為計算機自動讀數，避免了人為 因素對讀數產生的影響，同時提高了讀數的精確性 及檢定效率。
1.系統構成
此系統由三大部分構成，組成框圖如圖1所示。
儀表部分:在同一壓力泵平臺上，安裝標準表及 被檢表（以普通壓力表為例），檢定規程參照《JJG 52 -2013彈性元件式一般壓力表、壓力真空表和真空表檢定規程》。
攝像頭部分:使用特定的鏡頭及相機對被檢表 進行拍攝，將圖片通過數據線傳送給計算機，供后續 算法使用。
讀數識別系統部分:這是系統核心部分，通過一 系列算法獲取被檢表的讀數，從而實現壓力表讀數 的自動識別。
2.系統流程圖及主要算法實現
整套系統算法的流程如圖2所示。
被檢表圖像傳入計算機，首先對圖像進行預處理。 對處理后的圖像提取指針回轉中心及半徑，去除半 徑外的圖像，得到感興趣區域ROI( Region of Inter-esting )。在ROI中，標記刻度線位置及角度，同時標 記指針及其所指向的角度，通過對指針?biāo)缚潭葏^(qū) 間運用角度比例法，得到壓力表讀數。
2. 1圖像預處理
圖像預處理主要包括圖像去噪及圖像二值化處 理。相機拍攝被檢表圖像經數據線傳入計算機后， 因各種原因，圖像會帶有噪聲等干擾因素，會加大后 續算法的計算量。本系統通過使用中值濾波來濾除 圖像噪聲。同時為了減少后續算法計算量，我們還 需要對圖像進行二值化處理。
2.1.1中值濾波

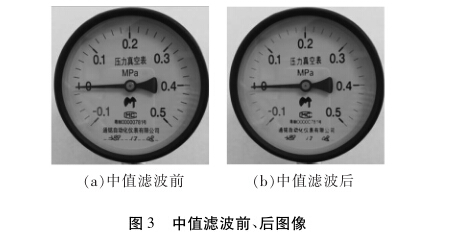

中值濾波是一種典型的非線性濾波技術，基本 原理是運用統計排序的方法，用像素點鄰域灰度值 的中間值來代替該像素點的灰度值，讓周圍的像素 值接近真實值，從而消除孤立的噪聲點。該方法在
2.1.2圖像二值化
圖像的二值化通常通過對圖像進行閾值處理來 實現。圖像閾值處理是一種最基本的圖像分割方 法，它通過選取一個閾值，將圖像各個像素值中大于 (或大于等于）和小于等于（或小于）該閾值的像素 點分別設置為不同的值，從而形成兩個像素值集合， 以達到分割對象圖像和背景圖像的目的。常用的閾 值處理方法包括基于最大類間方差法（OTSU)的自 適應全局閾值化分割法和基于高斯算子的局部閾值 化分割法，此系統選取第二種方法進行分割。
局部自適應閾值基于像素鄰域塊的像素值分布 來計算得到該像素點位置上的分割閾值，其好處是 閾值是根據像素點鄰域的像素分布來計算得出。其 原理為：
{255，/( x，> T( x，
I0，x，) ^T( x，)
其中T( x，)為當前像素點的領域加權值，其權值 為高斯核值，其中采用的二維高斯濾波器函數是
圖4為基于OTSU閾值處理及基于高斯算子的 局部閾值處理后的圖像：
2.2指針提取
為了后續指針及刻度的角度確定并減少算法計算量，需要提前確定被檢表的回轉中心（即圓心）。 在拍攝被檢表圖像的時候，也可以將圖像的中心與 表盤的回轉中心重合，但人為因素可能帶來誤差，因 此我們要計算得出圓心的位置，避免人為因素影響。
通過觀察表盤可以發現，所有的刻度的延長線 都經過圓心，同時，指針也隨圓心轉動，所以指針也 經過圓心，求取所有刻度線與指針的交點，即可以得 出圓心位置。同時觀察圖4，除了需要的刻度及指 針對象外，圖像還有許多其他背景圖像，由此，還需 要將表盤外圈及文字和數字去掉，盡可能只剩下表盤 刻度及指針這些有用的對象，方便后續算法處理。
通過對表盤外圈進行擬合圓操作，可以得到一 個大概的圓心位置及其半徑，就可以提取感興趣區 域ROI，此系統一共提取兩個ROI，分別用于刻度的 標記及指針的提取。提取出的ROI如圖5所示。

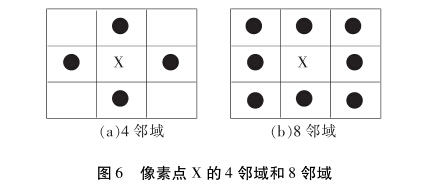

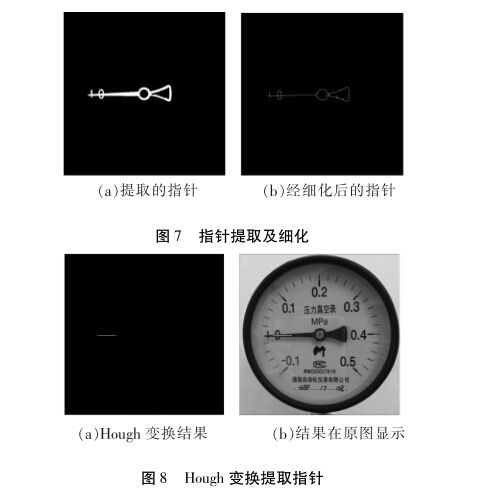

圖像中每個像素點，其周圍4個水平和垂直的 像素稱為該像素的4鄰域，其周圍4個水平和垂直 的像素和4個對角相鄰像素稱為該像素的8鄰域， 如圖6所示。連通域就是在一個像素集合中，所有 像素都以一種鄰接方式(4鄰接或8鄰接)相鄰接，并 與其他像素集合不相鄰。將圖5( b)進行連通域標記， 提取最大一塊連通域就能得到指針對象，如圖7所示。 同時對圖5 ( a)中刻度進行連通域標記。
圖6像素點X的4鄰域和8鄰域
提取到細化后的指針，則需要運用Hough變換 從指針圖像中提取指針直線方程，一是用于圓心的 提取，二是確定指針?biāo)傅慕嵌确较颉Ｔ谥苯亲鴺?biāo) 系中，直線的方程可以表示為y = kx + 6，其對應在 極坐標系中則表示為:r = xcos^ + ysin0，這就說明直
2. 3圓心提取
對圖5( a)進行連通域標記后，對每一個刻度用 最小二乘法進行線性擬合，得出每條刻度線的直線 方程，以便于后續圓心的提取。
最小二乘法的原理:設某條刻度擬合的直線方 程為:y = kx + b，則該條刻度連通域內像素點(，1) 和直線上(xt，yt)的偏差為:dl = yl - kXi - b;最小二
乘法就是計算得到k和b使gd2最小。求取各個刻度直線與指針直線的交點，再取各個交點的平均值， 記為圓心。
對刻度進行直線擬合后，選取每個刻度連通域 中擬合直線的中點或者該刻度連通域的質心，用于 標記其代表的刻度，便于后續讀數的計算。標記方 法:將所有的標記點按橫坐標分為圓心左邊部分和 圓心右邊部分，按照縱坐標大小不同，左邊部分從下 往上標記，右邊部分從上往下標記，即將表盤的刻度 從小到大依次標記完成，將標記的結果保存于數組 中，數組的索引為刻度的序號，數組值為該刻度對應 的角度（角度以表盤6點鐘位置為0度，順時針依次 增大）。圓心的結果和刻度的標記如圖9所示。
2. 4計算指針讀數
此系統指針讀數計算方法是:刻度值根據其在 標記結果數組中的索引值乘于表盤刻度分度值，再 加上表盤的最小值來計算，指針的讀數用指針?biāo)?的角度與相鄰的兩個刻度的角度比例來計算。由于 連通域標記可能會將某些刻度與指針標記在一起 (包括指針和刻度重合的情況），所以指針讀數計算 會有以下幾種情況。
設指針的角度為&兩個標記的刻度值的角度 為^和eB、壓力值為:va和vb，分度值為F。
第一種情況：
指針讀數為:s = H ? V + Vb。
"A -廿 B
第二種情況(包含指針和刻度重合的情況）: 指針讀數為:s = H ? ? V + Vb。
"A -廿 B
第三種情況：
指針讀數為:s = H ? V + Va。
^ A - " B
實驗驗證
該系統在VS2013環境下編寫完成，選取的標 準表為ConST273數字式壓力校驗儀，選取的普通壓力 表的信息如表1所示，實驗結果如表2、表3所示。
表2及表3結果表明，自動識別讀數精確度要 高于人工估讀讀數，由于角度比例法只在指針?biāo)?/span> 相鄰刻度間進行，比全局使用角度比例法誤差更小，說 明了這套系統能夠用于壓力表的讀數識別，并且精確 度更高，能夠避免人為因素干擾，達到了預計需求。
4.結論
本文針對普通的一般壓力表的檢定讀數，提出 了基于機器視覺的自動讀數方案，通過對壓力表圖 像中指針及刻度線進行連通域標記，求得圓心，并將 刻度值進行標記，運用局部角度比例法，計算壓力表 的讀數。通過實驗對自動識別讀數算法進行了可行 性論證，通過實驗表明，該方法精確度更高，準確性 更好，同時避免了人為干擾因素，提高了壓力表檢定 效率。
