電接點壓力表補水泵定壓系統的應用
闡述了電接點壓力表補水泵定壓系蛟的一些應用問題，給出了電接點壓力表定壓點的上、下限計算公式，并提出 了該系統補給水泵、補給水箱及安全閥的設計選型方法。
目前，熱水采暖系統的膨脹定壓方式多種多樣,各有優缺點。 電接點壓力表加補給水泵定壓方式以其投資省、占地少、耗電少. 設備簡單等優點得到廣泛應用。下面就其應用中的一些問題加 以闡述。

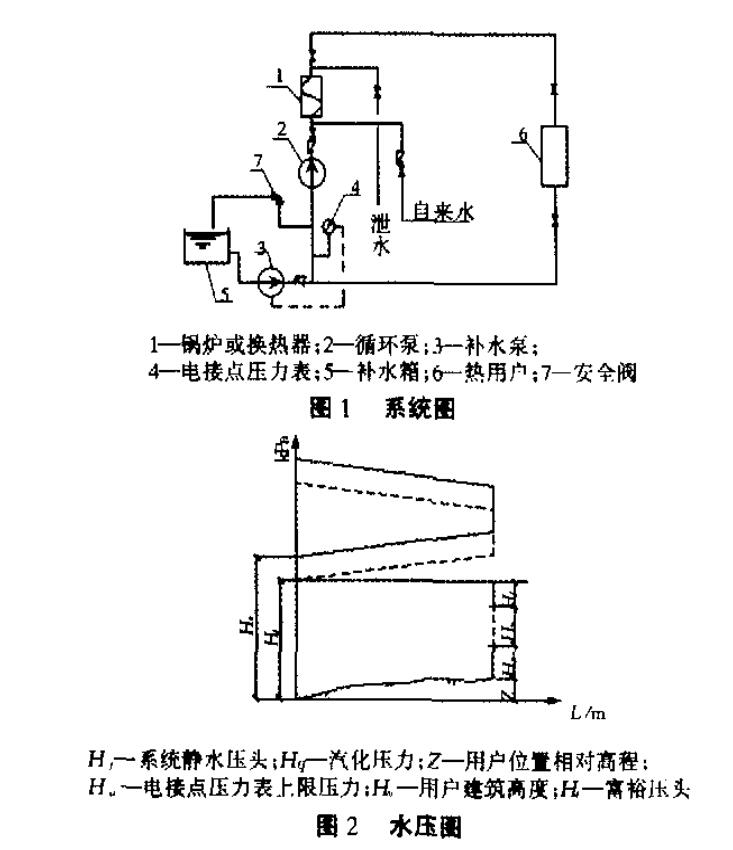

1.系統圖、水壓圖(見圖1,圖2)和工作原理
當系統定壓點壓力到達定壓點上限時,通過電接點壓力表作 用,使補水泵停止運行，當系統水壓下降，定壓點壓力到達定K下 限時,通過電接點壓力表作用,啟動補給水泵給系統補水。萬一 電接點壓力表失靈或由于系統水溫升高、膨脹導致壓力升高時， 超出壓力范圍，則安全閥自動開啟，降低水壓。停電時,開啟自來 水閥門和排氣泄水閥門給鍋爐降溫，以防鍋爐內部汽化,同時,關 閉管網閥門,防止系統水流失。
2.適用范圍
由于停電時，系統不能維持正常運行壓力，如果水溫超過 100 t,容易造成系統汽化，所以，電接點壓力表補水泵系統不宜 用于髙溫水系統,建議該方式使用在供水溫度不趄過95 t的低 溫水采暖系統中。
3.系統允許壓力波動值的確定
從圖1、圖2可知,系統動水壓曲線在規定的壓力范圍內上下 波動,將影響系統的穩定工作和設備壽命,為防止散熱器不被壓 破,就必須限制電接點壓力表的上限。系統允許壓力波動值AH 與敢熱器的承壓能力、用戶的位置高度、充水高度以及網路的阻 力損失等因素有關,其關系表示為：
AH=H, - H, - AH,, + 7-3
式中：H,——散熱器工作壓力,mH2Oi
系統靜水壓線離度，mH20;
AH?——用戶人口處至定壓點間回水管路的壓力損*, mH2CK系統是以該用戶確定靜水壓頭線的）；
Z——建筑位置髙度,mH20。
H, = Z+ + I1r, ^ = 3 mH20 — 5 mHiO。
4.電接點壓力表的上、下限的確定
4.1當定壓點位于循殲水泵吸人口時，電接點IS力表下限可 取H,。
4.2當定壓點位于某一處時，電接點壓力表下限可?。?
——該點至循環泵人口間回水管路的壓力損失， mH200
不管定壓點位置如何,電接點壓力表的上限都為：
Hmr = H??? + AH,mH20。
一般情況下，電接點壓力表的上'下限之差應在5 mH2OU 上，否則波動范圍太小,觸點開關動作頻繁,設備易于損壞，此 時,須采取一些梢施，如提高散熱器承壓能力以及減少回水管阻 力等方法?但這些方法增加了初投資,說明了該方式不宜應用于 規模太大的系統,，
5.補給水泵的選擇
5.1流量的選擇
在供熱系統正常運行中，系統唯可能的流失僅限于循壞水 泵的填料涵的漏損，根據一些實測結果，每臺循環水泵的可能漏 水量為2 L/h~5 L/h，即使填料涵使用兩年后,漏水量也不超過 20 L/h,對于流量為100 m3/h的循環水泵.這大約僅為循環水量 的0.02 %左右，但考慮到系統其它地方的漏水及系統開始充水 的作用，有些同行建議對大多數系統的猶水董按2. 5 in-'/h- 4.5 m3/h選取，民用建筑暖通空調設計技術措施規定熱水系統 的小時泄漏量,應根據系統的規模和供水溫度以及用戶的具體條 件確走.設計時一般可按系統水容量的〗％考慮。在確定補給水 泵流量時可按循環水量的1 %估算il:常補水量=”鍋爐癘設計規 范規定補水泵的流量應根據熱水系統的正常補給水量和事故 補給水量確定,并S為正常補給水量的4倍~5倍。”
綜上所述，補給水泵流量可按循環水水量的4 %~5 %和系統實際總水容量的4 % - 5 %中的較大者取,比較穩妥。
5.2 補水泵的揚程可按電接點壓力表上限加3 mH2D- 5 mH20確定。
5.3補水泵的特性
根據補水點壓力變化較大，而流*變化不大的特點，補水泵 的特性曲線應是陡降型的，所以補水泵宜選用B型、AB型和W 型的水泵。
6.補給水箱容積的選擇
該;設備既要容納系統水的嘭脹量,又耍兼頤補水泵工作處于
穩定狀態。按前者,水箱的有效容秋經計算一般在系統實際總水 容量的4.5 % -6 %之間;按后者,水箱的容量可按不小于補水泵 i h流量考慮。建議取其大者。
7.安全閥的選擇
7. 1流量的選擇
安全閥排放能力可按每mill膨脹水量的2倍一3倍考慮。
7.2壓力選擇
安全閥的開啟壓力為:P = + 2,mH20
