壓力表、溫度計的選型及安裝工藝
由于我們?cè)谑┕み^程中，對壓力表和溫度計沒有深的了解和不重視，所以在選型和安裝工藝方面，出現了許多問題。 通過對壓力表和溫度計的原理、結構、種類、選型要求、安裝工藝、主要事項等方面的闡述和總結，希望能指導以后壓力表和溫度計的施工，避免問題的重復發生。
1.壓力表的選型和安裝工藝
1.1壓力表的選型
1.1.1壓力表材質
壓力表的材質有普通材質和不銹鋼材質，普通材質適用 于測量無爆炸危險、不結晶、不凝固對銅及其合金無腐蝕作 用的液體、氣體和蒸汽等介質的壓力。
溫度為-40°C?+70°C，相對濕度不大于85%的工作環境。 不銹鋼材質適用于濕度大、腐蝕性大、溫度高、振動大等環 境。我們常用的是普通材質的壓力表。
1.1.2壓力表準確度等級
精度等級一般都標在表盤上，選用壓力表時，應從生產 工藝準確度要求和最經濟角度確定精度，壓力表的常用準確 度等級有：
1級、1.6級、2.5級、4級4個級等，精度等級一般應 在其度盤上進行標識，其標識也有相應規定，如“①”表示 其精度等級是1級。
儀表的最大允許誤差是儀表的量程與準確度等級百分 比的乘積，如果誤差值超過工藝要求準確度，則需更換準確 度高一級的壓力儀表。我們常用的等級為1.6級。
1.1.3壓力表的量程
壓力表的最大量程（表盤上刻度極限值）應與設備和系 統的工作壓力相適應。
壓力表的量程一般為設備工作壓力的1.5?3倍，最好 取2倍。
若選用的壓力表量程過大，由于同樣精度的壓力表，量 程越大，允許誤差的絕對值和肉眼觀察的偏差就越大，則會 影響壓力讀數的準確性；反之，若選用的壓力表量程過小， 工作壓力等于或接近壓力表的刻度極限，則會使壓力表中的 彈性元件長期處于最大的變形狀態，易產生永久變形，引起 壓力表的誤差增大和使用壽命降低。
另外，壓力表的量程過小，萬一超壓運行，指針越過最 大量程接近零位，而使操作人員產生錯覺，造成更大的事故。 刻度盤的指示范圍一般做成270度，分度線應均勻，指針指 示端應能覆蓋最短分度線長度的1/3?2/3。
1.1.4壓力表表盤直徑的選擇
壓力表的表盤直徑有巾60、巾100、巾150、巾200等。 選擇的基本原則是便于工作人員能準確的看清壓力值。
根據檢測儀表所處位置和照明情況選用表徑（外形尺寸） 不同的儀表，如果壓力表裝得較高或離觀測位置較遠，表盤 直徑應增大。

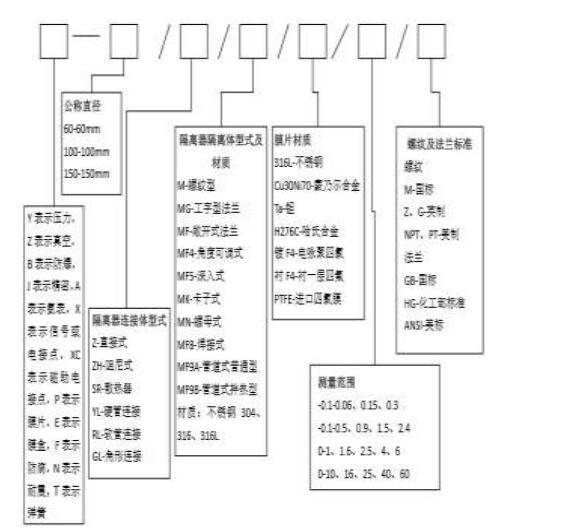

1.1.5壓力表的型號表示方法：例如:型號為Y-100/1.6/M的壓力表，表示的是普通壓 力表、表盤直徑100mm、壓力等級為1.6MP、國標螺紋。
1.2壓力表的安裝工藝
壓力表和管路一般要通過緩沖彎管和節流閥連接，它們 的組裝順序是壓力表-節流閥-緩沖彎管。儀表應垂直于水平 面安裝，壓力表的連接處應加裝密封墊片，溫度及壓力更高 時（50MPa)用退火紫銅或鉛墊。，我們常用的水系統溫度和 壓力不高，我們一般用生料帶密封。
1.2.1緩沖彎管的選擇
1.2.1.1緩沖彎管的作用
緩沖彎管是為了保證壓力表不受被測介質的急劇變化 或脈動壓力的影響。尤其在壓力劇增和壓力陡降，最容易使 壓力儀表損壞報廢，甚至彈簧管崩裂，發生泄漏現象；
(1)緩沖彎管的材質
緩沖彎管一般用鋼管、銅管、不銹鋼管制成。用鋼管制 成時，其內徑不應小于10mm;用銅管或不銹鋼管制成時，其 內徑不應小于6mm。從制作工藝、成本以及美觀等方面考慮， 銅質和不銹鋼緩沖彎管比較廣泛應用，而不銹鋼緩沖彎管的 牢固性又比銅質緩沖彎管強，所以我們一般采用不銹鋼緩沖 彎管。
(2)緩沖彎管的類型
緩沖彎管根據其形狀又有直立型和角型，直立型用在水 平管路上，角型緩沖彎管用在立管上。
1.2.1.2節流閥的選擇
(1)節流閥的作用
節流閥作用是減小脈動壓力，避免損害壓力表，同時方 便壓力表和緩沖彎管的檢修。
(2)節流閥的種類
節流閥一般用球閥和三通旋塞。但是三通旋塞能排空緩 存彎管里的空氣，以免造成壓力表損壞和指針不穩，所以我 們一般用三通旋塞閥，口徑和緩沖彎管相同。
1.3壓力表的連接
壓力表和管路的連接最常用的是絲扣連接，而絲扣連接 主要是利用機械三通或鋼套（我們常用管路上焊接熟鐵管 箍）。機械三通主要用在鍍鋅鋼管上，焊接熟鐵管箍主要是 用在無縫鋼管和焊接鋼管上。
(1)壓力表設置的位置
壓力表的設置的位置除按圖紙?jiān)O(shè)計要求外，一般設在設 備接管的出口和入口以及系統末端泄水處。如水泵、空調箱、 冷水機組的進水口和出水口等，其次應從以下幾方面考慮安 裝位置。
①壓力表應裝在便于觀察，易于沖洗的部位，并且要有 足夠光線的照明。
②要選在被測介質直線流動的管段部分，不要選在管路 拐彎、分叉、死角或其他易形成漩渦的地方。
③當必須在調節閥門附近取壓時，若取壓口在其前，則 與閥門距離應不小于2倍管徑；若取壓口在其后，則與閥門 距離應不小于3倍管徑。
④當管路中有突出物體（如溫度計）時，取壓口應取在 其前面。
2.溫度計的選型和安裝工藝
2.1溫度計的選型
2.1.1溫度計類型的選擇
根據業主和設計要求確定溫度計種類，如無明確要求， 首先要根據溫度測量的范圍和使用環境選擇能滿足使用要 求的類型，其次考慮結構簡單和經濟實用。我們?cè)谑┕ぶ校?/span> 一般選用玻璃管溫度計。我個人認為用雙金屬溫度計好點， 因?yàn)椴ＡЧ軠囟扔?jì)在施工調試和維保過程中損害比較嚴重。
2. 1. 2溫度計量程的選擇
選擇溫度計時，考慮正常情況下待測溫度的范圍應位于 溫度表盤刻度的30%?60%。如果實際測量液體溫度是40°C? 60°C，那么表盤刻度應選擇0?100C。若選用的溫度計量程 過大，肉眼觀察的偏差就越大，則會影響溫度計讀數的準確 性；反之，若選用的溫度計量程過小，很容易造成可能會造 成表計的破裂，溫度計失靈。在地鐵施工中，我們一般在冷 卻水系統用0?50°C，熱水水系統用0?100°C。
2. 1. 3測溫桿長度的選擇
根據常規經驗，溫度計的測溫桿的插入深度不小于被測 部位管徑的1/2 (插入/長度)，不大于被測部位管徑的2/3。 只有大于最短插入深度，才能確保性能的發揮，但是太長超 過管徑的2/3時，容易造成溫度計損壞。由于我們常規安裝 溫度計時，一般是在被測部位焊接熟鐵管箍或者裝機械三通 來固定溫度計，所以我們?cè)谶x擇測溫桿長度時，應加上熟鐵 管箍長度或機械三通絲牙部分的長度。如果有保溫并且保溫 層較厚時，從美觀和便于讀數考慮，應通過短管把溫度計接 到保溫層外面。同時選擇測溫桿的長度應加短管長度。如不 加短管則可能造成保溫層把溫度計包住，影響讀數和美觀熟 鐵管箍的長度為4CM，機械三通的絲扣部分長度為5CM。
2.1.4溫度計保護套的選擇
溫度計保護套種類有鋼套（鍍鉻）、銅套、不銹鋼套等， 無特殊要求和被測介質無腐蝕的情況下，從經濟角度考慮， 一般選用鋼套。
2.1.5溫度計感溫液體的選擇
溫度計感溫液體有煤油、酒精、水銀。根據其沸點不同， 常規當溫度低于100°C時用酒精，高于100°C時用水銀。
(1)溫度計連接螺紋
連接螺紋種類有 3/8, 1/2, 3/4, M16*1. 5, M20*1. 5, M27*2 等，常規使用1/2和3/4。
(2)溫度計型號表示方法：
2.2溫度計的安裝工藝
(1)溫度計不得裝在引出的管段上或死角處。
(2)溫度計與壓力表在同一管道上安裝時按介質流動 方向溫度計應在壓力表下游處安裝，如溫度計需在壓力表的 上游安裝時其間距不應小于300mm。
(3)溫度計可垂直安裝或傾斜45°安裝，傾斜45°安 裝時，應與管內流體流向成逆流接觸。
(4)現場指示溫度計的安裝高度宜為1. 2?1. 5m。高于 2.米時宜設直梯成活動平臺，同時為了便于檢修，距離平臺 最低不宜小于 300mm。
(5)玻璃管溫度計按安裝方向可分為直式和角式，角式 又有左式、右式、正向，左右式的區分一般是按人面向儀表 盤，測溫桿向右為左式，反之為右式。立式用在水平管路上， 角式用在立管上。
3.結束語
以上就是我對壓力表和溫度計在選型和安裝工藝方面 的理解和總結，有不足和不全面的地方，請大家多提寶貴意 見。同時也希望通過這次總結，能在我們以后施工過程中， 對壓力表、溫度計的選型和安裝工藝方面起指導作用或有所 幫助。
