壓力表檢定記錄中示值誤差比示值更直觀、實用
JJG52-1999《彈簧管式一般壓力表、壓力真空表和 真空表》檢定規程附錄A是檢定記錄的規定使用格式。
筆者認為，JJG52-1999附錄A中的檢測項 輕敲被檢儀表后的示值，應替換為輕敲后示值誤差。

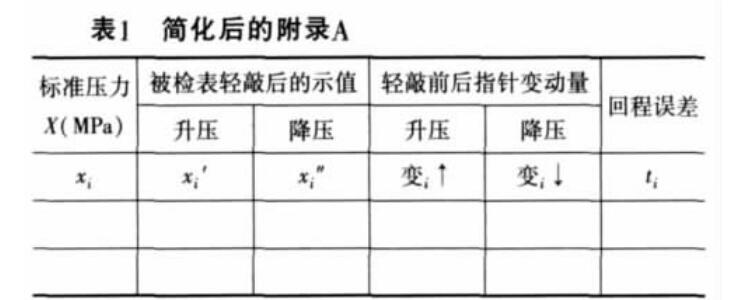

在此僅就與操作有關的項目進行闡述。附錄A中， 有被檢表的分度值（設為6)，有與被檢表準確度等級有 關的允差范圍（設為±5)，有升壓和降壓時的被檢表輕敲 后示值（設為x/和x,")，有輕敲前后被檢表的指針變動量 (設為變，丨、變，丨），有回程誤差(設為t)，簡化的附錄A 如表1所示。
檢測人員都知道，在檢測過程中，檢測項目示值 和變動量都是估讀，回程誤差t由計算而得，估讀示值 的方法是先讀整數部分，再估讀小數部分，兩部分的 代數和即為示值。關于小數部分的估讀，筆者經走訪 壓力表生產廠家及有檢測資質的有關單位，并結合多 年來的實際做法認為，讀數參照分度值的倍數進行估 讀，即按照指針偏離X,點的寬度是分度值1/10的倍數 來估讀。此值有正有負，如指針在X,以內，此值即為負； 如指針超過X,，此值即為正。綜上所述，顯而易見，估讀 的部分實際上就是檢測點的示值誤差(設為8t)，由此 可以得到以下關系式：
S,=kiXb
式中：k——指針偏離檢測點x,的寬度與分度值之 比的估讀值。
也就是說，示值是通過檢測點的值與該點的示值誤 差進行一次計算得來的。同樣，變動量的后讀，則是通過 輕敲被檢儀表前后指針的變動寬度與分度值來比較估 讀的。檢測點X,的回程誤差t,為該點升壓時的示值X,'與降 壓時的示值X,"之差的絕對值，即
t,= I X,'-X," I
=1 x1+51'-(x1+51") 1
=I S/s；' I
通過以上計算可知，某檢測點X,的回程誤差1實際上 也是該點在升壓、降壓時所測得的示值誤差之差的絕對 值。
而判定被檢表某檢測點是否合格的主要標準如下：
回程誤差：t,? I ±S I
輕敲變動量：變,與1/2 I ±S I
示值誤差：-5名5,名+S
每一個檢測點的每一項都必須符合上述條件，否 則，被檢表將被判為不合格。但在附錄A中，要通過示值 誤差來判斷被檢表合格與否，還得通過一次計算，即
S1'(S1")=x1'(x1")-x1
求出S,后，再與允差范圍（±s)進行比較來判斷。
通過全文的敘述可以看出，在壓力表的檢定過程 中，用附錄A作檢定記錄時，先要用示值誤差S,作_次計 算求出示值，而要判斷示值是否超差時，又要用示值來 求出示值誤差與允差范圍來比較。與其那樣，筆者認為， 將該檢測項目直接替換為輕敲后的示值誤差。這樣既符 合檢查方法，又符合操作習慣并減少了兩次多余的運 算，既簡便又直觀、實用，對其他檢測項目也沒有影響。 此替換也適用于JJG49-1999中的附錄B。
