一般壓力表檢修方法淺析
介紹了壓力表的結構組成及基礎知識,指出了一般壓力表在檢定過程中常見的故障，并分析其原因，針對 性提出了調整和修理的辦法。
0.引言
一般壓力表通常是指準確度等級最高為1.0 級,用于測量液體、氣體和蒸汽壓力的儀表。它因結 構簡單、價格低廉、堅固耐用、安裝方便等優點而廣 泛應用于冶金、化工、礦山、電力等生產過程中，是最 常見的壓力計量儀表。經檢定合格的壓力表可為生 產過程、工藝流程中涉及的介質的壓力提供準確可 靠的計量數據。
寶武集團廣東韶關鋼鐵有限公司在使用的壓力 表多達數千塊,遍布各個生產環節,為安全生產和質 量控制奠定了基礎。壓力表經過一段時間使用，內 部機件可能會出現磨損和變形，導致誤差和故障。 為確保計量的準確，維護檢修人員必須定期對壓力 表進行檢修,使之滿足原來的精度等級和使用要求。
1.壓力表的工作原理
壓力表主要是利用彈性敏感元件（如彈簧管） 在壓力作用下產生彈性形變，其形變量的大小與作 用的壓力成一定的線性關系,通過傳動機構放大，由 指針在分度盤上指示出被測的壓力。
2.壓力表的部件組成
壓力表的主要部件有彈簧管、機芯、示值單元和 外殼等,結構組成如圖1所示。關鍵部件包括彈簧 管和機芯。彈簧管是壓力表的感壓元件,受壓情況 下將壓力轉換成位移,通過傳動系統帶動指針偏轉, 從而顯示出壓力值；機芯主要是將彈簧管自由端的 微小位移放大到易于觀察讀數的效果。機芯部分包 括中心齒輪、扇形齒輪、游絲、調節螺釘及連桿等 零件。
3.檢定項目及常見故障的分析和修理

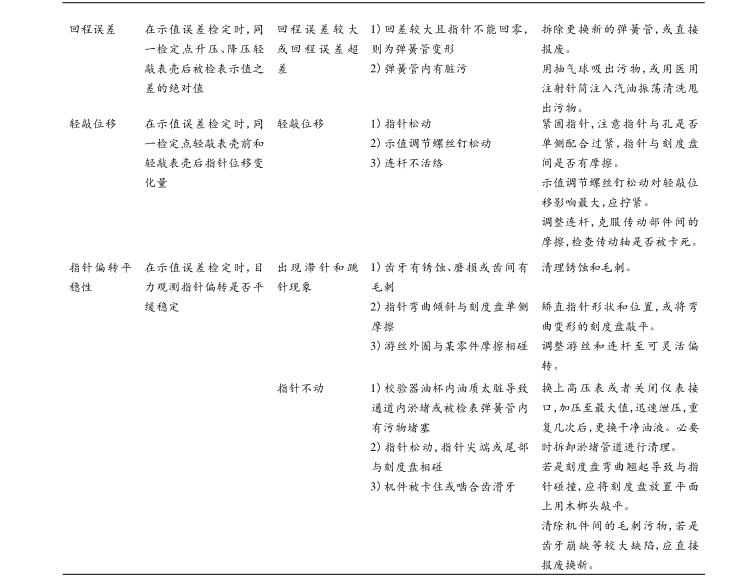

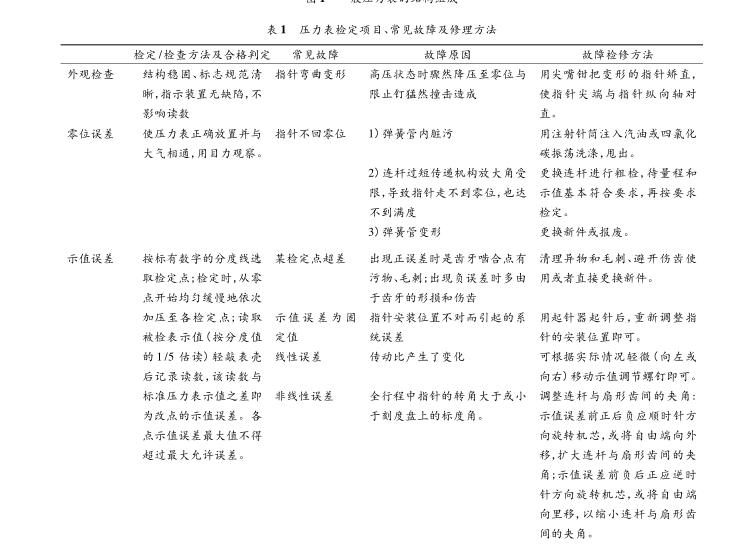

壓力表首次檢定、后續檢定和使用中檢查的檢 定項目有外觀檢查、零位誤差、示值誤差、回程誤差、 輕敲位移和指針偏轉平穩性。壓力表的檢定項目、 常見故障及修理方法見表1。
4.小結
凡經修理過的壓力表，均應按照檢定規程的要 求重新檢定合格方可使用。壓力表結構原理簡單、 維修調理也簡易。但畢竟價格低廉，理論上可行的 修理方法,也需要考慮人力成本和時間成本。壓力 表產生誤差和故障時，若經檢修人員和計量檢定人 員反復調整和修理仍然不能修復，建議更新。維修 只是輔助手段,正確選用壓力表,做好壓力表的維護 保養才是物盡其用的根本辦法。
