基本特點/參數

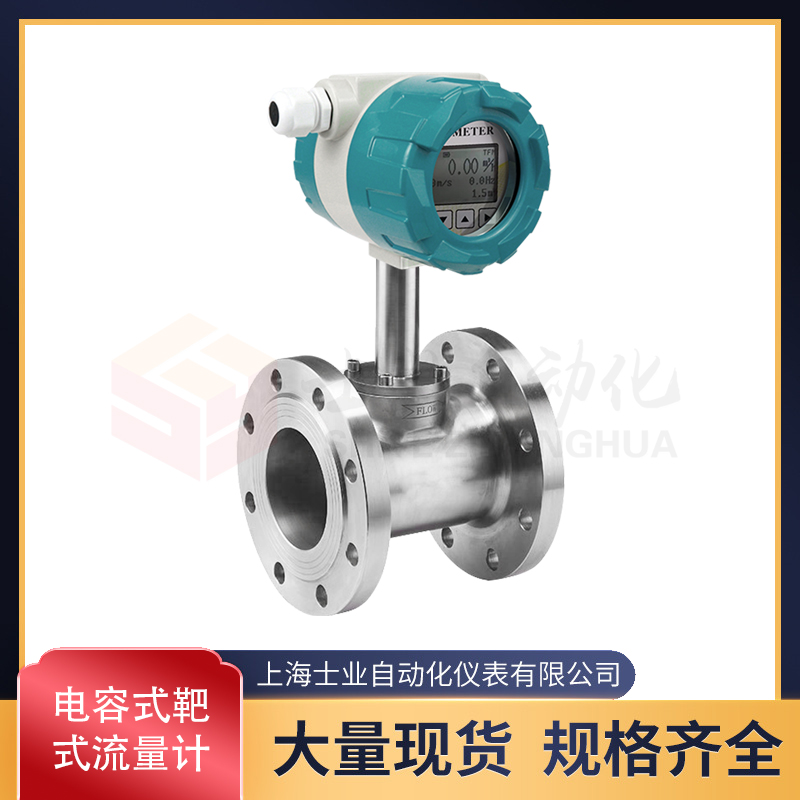

電容式靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤···
測量各種液體、氣體、蒸汽、高粘/高溫、高壓介質
整臺儀表結構堅固無可動部件，拆卸方便；
可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
壓力損失小，僅為標準孔板的1/2△P左右；
抗干擾，抗雜質能力特強；
儀表內設自檢程序，故障現象一目了然；
傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
具有一體化溫度、壓力補償，直接輸出質量或標方；
具有可選小信號切除、非線性修正、濾波時間可選擇；
能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
計量準確，精度可達到0.2%；
重復性好，一般為0.05%～0.08%，測量快速；
可根據實際需要更換阻流件（靶片）而改變量程；
低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
安裝簡單方便，極易維護；
多種輸出形式，能遠傳各種參數；
抗震動性強，一定范圍內可測脈動流。
被測介質 | 液體；氣體；蒸汽 | ||||||
公稱口徑 | 管道式6～300mm | 夾裝式15～600mm | 插入式100～4000mm | ||||
公稱壓力 | 0.6～70MPa | 0.6～70MPa | 0.6～70MPa | ||||
介質溫度 | -20℃～70℃（常溫型）+70℃～+200℃（高溫型）-196℃～+600℃(級溫型) | ||||||
精確度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ±2.5% | ||
范圍度 | 1：31：51：20（液體）1：20(氣體)1：20(蒸汽) | ||||||
補償型式 | 溫度補償；壓力補償 | ||||||
重復性 | 0.1%～0.08% | ||||||
供電電源 | 機內置3.6V鋰電池；外供電源24VDC；220VAC（僅用于分體數碼管顯示） | ||||||
輸出形式 | 現場顯示讀值；4～20mA(兩線制)；脈沖；0～10V；RS232/RS485(可選)；哈特協議 | ||||||
測量管材料 | 碳鋼；304；316L；哈氏合金；亦可根據用戶要求提供 | ||||||
防爆標志 | CT6 | ||||||
防護等級 | IP65；IP67；IP68 | ||||||
安裝與使用
流量計流量測量范圍涉及多個因素，如結構形式、工藝要求、工況壓力、狀態流量等。在工藝流量確定以后，由于適用于工藝流量的流量計規格有多個，這就需要選擇一種規格最適合工藝流量的流量計，其規格選擇一般遵循以下兩點：
a.流量計規格一般按照配置管道工藝尺寸而確定。
b.根據被測介質在測量管中的流速確定，一般規范為
液體V平均=5m/s
氣體V平均=30m/s
蒸汽V平均=50m/s
以上介質流速為狀態流速，一般條件下將介質的平均狀態流速作為被測介質通過流量計的最大流速。流量計可測量最大流速可超過一般條件下最大流速1～1.5倍。
